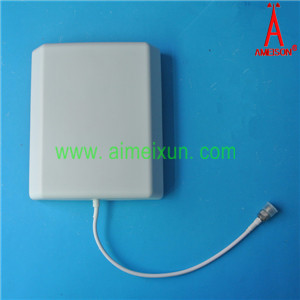

806-2500MHz Directional Wall
|
AMXW-8025-10 电气参数 Electrical Specifications |
|
|
频率范围Frequency range（MHz） |
806～960/1710～2500 |
|
带宽Bandwidth（MHz） |
154/790 |
|
增益Gain（dBi） |
7/10 |
|
半功率波瓣宽度 Half-power beam width（°） |
H:70/60 V:55/45 |
|
驻波比VSWR |
≤1.5 |
|
三阶互调 Intermodulation IM3(dBm) |
≤ -97 |
|
输入阻抗Input Impedance（Ω） |
50 |
|
极化方式Polarization |
垂直Vertical |
|
最大功率 Maximum input power（W） |
50 |
|
雷电保护Lightning protection |
直流接地 DC Ground |
|
接头型号Input connector type |
N型母头或用户指定N Female or Requested |
|
机械参数 Mechanical Specifications |
|
|
天线尺寸Dimensions-mm (Height/Width/Depth) |
210*180*45 |
|
天线重量Antenna weight（kg） |
0.57 |
|
工作温度Operating temperature（°c） |
-40～60 |
|
极限风速Rated Wind Velocity（m/s） |
60 |
|
天线罩材料Radome material |
ABS |
|
天线罩颜色Radome color |
白色white |
|
抱杆直径Mounting hardware（mm） |
￠35-￠50 |
